20年专注路标涂料生产 道路划线施工
咨询热线：13458558056
咨询热线：13458558056
发布时间：2021-06-03
作者：美恩标线
浏览次数：4733
道路标线有常温标线、热熔标线、双组份标线、震荡标线、水性标线，目前使用最多的是热熔标线。那么热熔标线的使用时间一般有多长呢？美恩标线小编采访业内专家后从两方面给大家进行解读。
第一，热熔标线涂料究竟具有什么特性？
热熔标线涂料主要由C5（碳5，又名“间戊二烯”）石油树脂、填充料、助剂经过物理搅拌而成。其主要成份C5树脂是热塑性树脂，软化点在105度左右，常温冷却后变为固态，冷却速度快，所以热熔标线开放交通时间短（通常在15分钟以内）。热熔标线涂料用的C5石油树脂是单组份树脂，交联强度不高，耐磨性一般。国标16311-2009规定热熔标线厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常温标线的9倍，感观上热熔标线比常温标线更耐磨，使用年限更长。
第二，热熔标线使用寿命究竟有多长？
一般来说，在车流量不大的公路，热熔标线正常使用年限约1-2年。在车流量大的国省道等，热熔标线正常使用时间不超过1年，特别是城区道路路口的人行横道线等拐弯和刹车磨损严重的地方，使用时间约3-6个月。因此，目前城区道路的人行横道线等易磨损热熔标线设计厚度通常在2.5-3mm。另外，目前热熔标线涂料使用的C5树脂都未加氢，抗自然老化能力一般，即使没有任何磨损的道路边缘热熔标线经过3年以上自然风化，也会出现粉化、剥落等自然老化现象。

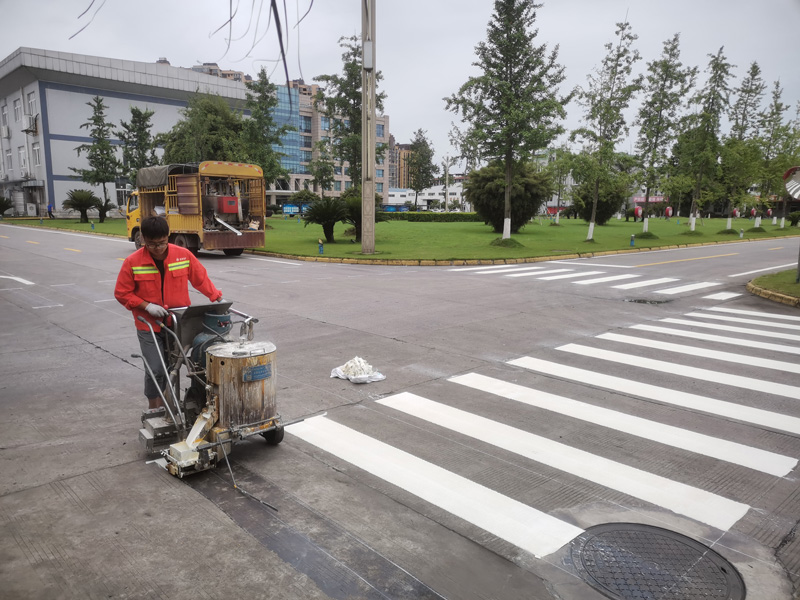

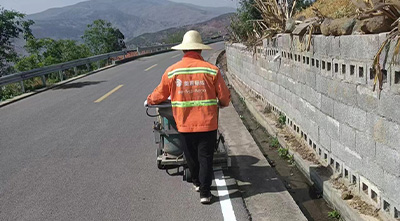

道路划线之热熔标线施工有哪些优点？
在道路划线施工中，热熔标线因其优异的性能，被广泛应用于各种道路环境。一、热熔标线具有快速固化与施工效率高：热熔标线涂料主要由合成树脂、颜料、填料、添加剂和玻璃微珠等组成。热熔标线加热后具有流动性好、固化速度快、耐磨性强、附着力高等优点。热熔标线施工时能迅速涂抹于路面上，并在短时间内冷却固化，形成清晰、持久的标线，大大降低路面交通施工时间，提高施工效率，快速开放交通，避免交通拥堵。
道路划线之双组份标线有哪些特点？
目前，道路划线分为双组份标线、热熔标线、常温标线、震荡标线等，那么，道路划线之双组份标线有哪些特点呢？下面，美恩标线小编详细给大家解析一下：
首先，双组份标线具有优异的耐磨性能，能够承受车辆长时间的碾压、磨损，使用寿命长。
其次，双组份标线具有较好的温变性，能够在冬季低温情况下不开裂、夏季高温情况下不易变形的特性。
最后，双组份标线具有较高的抗污性。在高温下，它不会发粘，使得它在各种环境下都能保持清洁。
除了以上特性外，双组份标线还具有施工速度快、环保等优点。一般施工中，双组份标线施工后的固化时间通常在3-10分钟之间，能在短时间内恢复道路通行，
道路标线新标准：标线设计有哪些要求？
道路标线新标准，对标线设计有哪些要求？ 1 、高速公路和一级公路的一般路段应设置车行道边缘线、同向车行道分界线。 2、 二级及以下的双车道公路，除单车道外，应设置对向车行道分界线。 道路划线 3 、二级及以下公路横断面发生变化的路段、几何线形采用最低设计指标的路段、分合流路段、路侧存在障碍物路段、影响安全行车气象灾害频发路段、机非混行及横向干扰严重路段，以及上述类型路段的上下游路段应设置车行道边缘线。 道路划线施工 4 、二级公路设置慢车道时，应设置对向车行道分界线、同向车行道分界线和车行道边缘线。 5、 车行道边缘线应设置于公路两侧
