20年专注路标涂料生产 道路划线施工
咨询热线：13458558056
咨询热线：13458558056
发布时间：2021-10-28
作者：美恩标线
浏览次数：2265
常见的双组份标线有：喷涂型双组份标线、刮涂型双组份标线、震荡型双组份标线、甩涂型双组份标线等，这四种类型标线在应用上有何不同。
一、喷涂型双组份标线：双组份喷涂型标线厚度是0.5~0.7mm，建议使用在道路边缘实线。
二、刮涂型双组份标线厚度是1.2~1.5mm，建议使用在道路中间虚线。
三、震荡型双组份标线厚度是底基线1~2mm，突起块5±1mm，建议使用在隧道口等需要震动提示的地方。
四、甩涂型双组份标线的厚度是突起高度3±1mm，覆盖率60%，建议使用在多雨地区公路以及城市道路、对掉线有特殊防滑要求的人行横道等。
震荡标线有什么优点？
一、干燥速度特别快：
震荡标线涂料加热到40~60℃，使涂料黏度降低至流动状态，震荡标线施工时涂覆于路面，同时撒布玻璃珠，可5分钟左右在常温下快速固化。
二、附着力特别好：
震荡标线涂料与路面的黏结强度好，不宜剥落、断裂。尤其是涂膜十分稳定，不会轻易受外界影响而剥落、开裂。
三、可视性特别好：
涂料品质是决定震荡标线涂料可视认性的重要因素，夜晚和雨天都可见，尤其是玻璃微珠均匀、可视认性就会非常好。
热熔标线干燥慢的原因是什么？
一般来说，在常温条件下，热熔标线干燥时间不超过3分钟，但有些施工环境中，热熔标线的干燥时间会出现相应的延长，那是什么原因造成的呢？
一、热熔标线温度原因：如果路面温度过高，就会导致干燥时间相应延长，比如热熔标线施工后，由于路面温度高，特别是夏天沥青路面烫脚，温度高达40度以上，热熔标线会因为日照时间长，散热慢。
二、热熔标线涂料本身问题：如果用了软化点偏低的树脂，蜡等原材料以及使用白油，也会减缓热熔标线降温过程，出现干燥缓慢的问题。

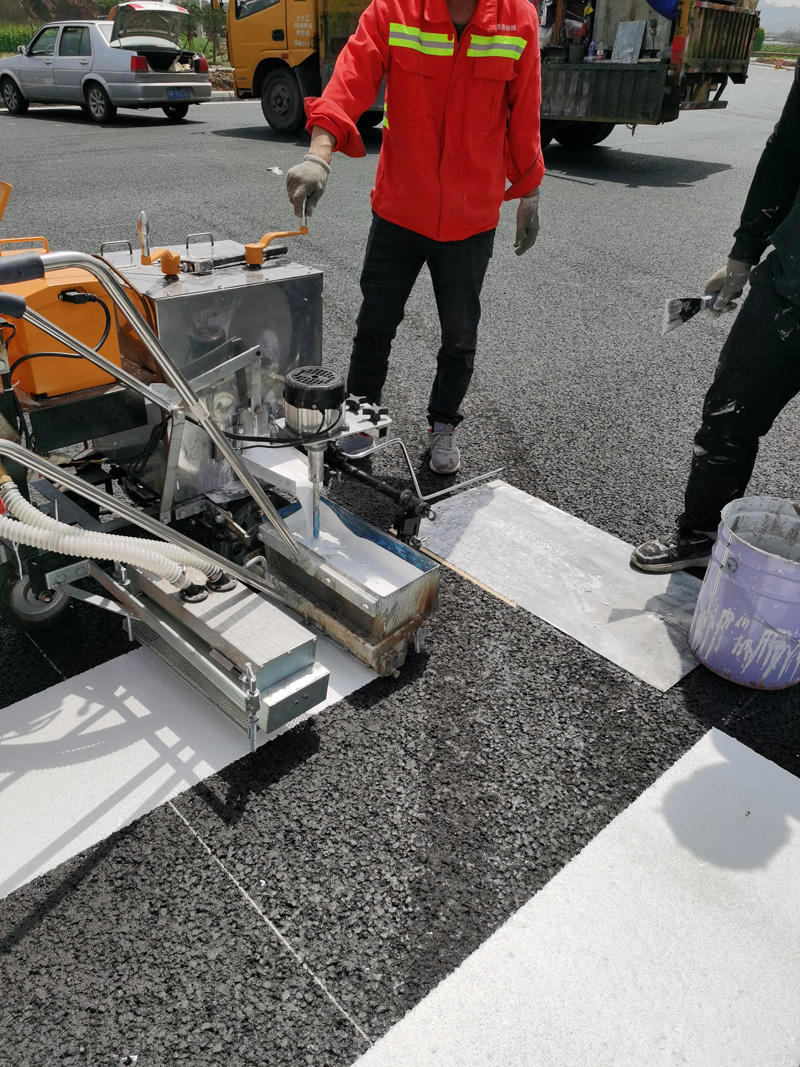

热熔标线如何施工？
热熔标线是目前我国道路标线上应用最广的一种道路交通标线，有道路划线施工时间短，耐磨性高，造价低等优点。这里，重点介绍一下热熔划线施工的“五大关键要素”： 一、把好“熔料关”。 美恩旗下设有材料生产厂家，对于热熔标线涂料，首先就是把好“熔料关”，采用燃气方式，在热熔釜中实施热熔型路面标线涂料熔料，尤其注意控制熔融状态涂料的流动度。 二、把好“路面关”。 热熔标线涂料很讲究路面的清洁和干燥。因此，施划热熔路面标线前，需对路面进行专业的清扫和干燥，尤其是施划标线区域路面尘土、落叶、垃圾等，遇到特殊的环境，我们还采用烘干设备处理路面水分。 三、把好“标记关”。 主要是施划基准线和放
